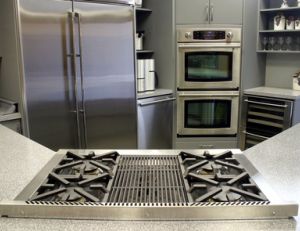

Poser des plaques de cuisson
Publié le - Mis à jour le- facile
- assez facile
- moyen
- difficile
- expert
étape 1
Précautions à prendre
Le support doit être fabriqué dans un matériau résistant à la chaleur, ce qui est en principe le cas des plans de cuisine du commerce en mélaminé, stratifié, résine de synthèse... Pour l'encastrement d'une plaque (ou table) de cuisson, une épaisseur minimale de 30 mm environ est généralement demandée.
Les possibilités d'encastrement au-dessus d'un quelconque appareil sont toujours précisées dans la notice. Elles se limitent le plus souvent à un four, mais certains modèles peuvent se placer au-dessus d'une machine à laver, d'un congélateur ou d'un réfrigérateur. Dans tous les cas, respectez les distances de sécurité (également indiquées) à ménager à l'arrière de l'appareil, au dessus, en dessous et sur les côtés.
Enfin, conformez-vous scrupuleusement aux conditions de raccordement à l'électricité ou au gaz (norme EN 30.1.1). Sachez aussi qu'un renouvellement d'air permanent (aérateur de fenêtre par exemple) est exigé dans une pièce comportant un appareil au gaz.
étape 2
Préparer l'encastrement
Si la plaque s'encastre au-dessus d'un meuble bas (cas le plus fréquent), centrez-la dans la largeur du caisson. Tracez le contour de la découpe à l'équerre et à la règle, puis percez un trou de Ø 8 ou 10 mm à chaque angle du tracé pour engager la lame de votre scie sauteuse. Sciez lentement et bien droit d'un trou à l'autre. Maintenez la chute en fin de coupe pour éviter qu'elle ne s'arrache sous son propre poids et éclate les bords du plan.
étape 3
Installer la plaque de cuisson
Les plaques de cuisson sont livrées avec un joint mousse auto-adhésif à poser sur l'envers avant l'encastrement. Retournez la plaque et commencez par dégraisser son pourtour à l'alcool à brûler. Ensuite, déroulez et appliquez le joint en retirant au fur et à mesure le papier protecteur.
Pressez bien le joint pour le faire adhérer au métal et découpez le surplus au cutter. Remettez la plaque à l'endroit puis, en la tenant à deux mains, encastrez-la dans la découpe et faites-la reposer doucement sur les bords. Pour la maintenir en place, vissez par en dessous les quatre métalliques destinées à la bloquer sous le plan.
NB : consultez aussi notre fiche Installer une hotte de cuisine.
étape 4
Raccordement de votre plaque
Raccordement électrique
Une plaque tout électrique se branche sur une prise ou une sortie de câble de 32 A, placée à bonne hauteur derrière le meuble bas. Elle doit être alimentée par un circuit indépendant à trois conducteurs (Ph, N et T) de 6 mm2. La ligne doit être protégée au tableau par un disjoncteur divisionnaire de 32 A, lui-même couvert par un dispositif différentiel de 30 mA.
Raccordement au gaz
Un appareil fonctionnant au gaz naturel se raccorde sur un robinet de sécurité normalisé, au moyen d'un flexible métallique à embouts mécaniques ou vissables (norme NF D 36-121). Ce flexible doit rester accessible, pour vérification, sur toute sa longueur. Choisissez de préférence un modèle à durée de vie illimitée.
L'utilisation d'un tuyau souple en caoutchouc n'est plus autorisée que pour les appareils fonctionnant au gaz butane.
